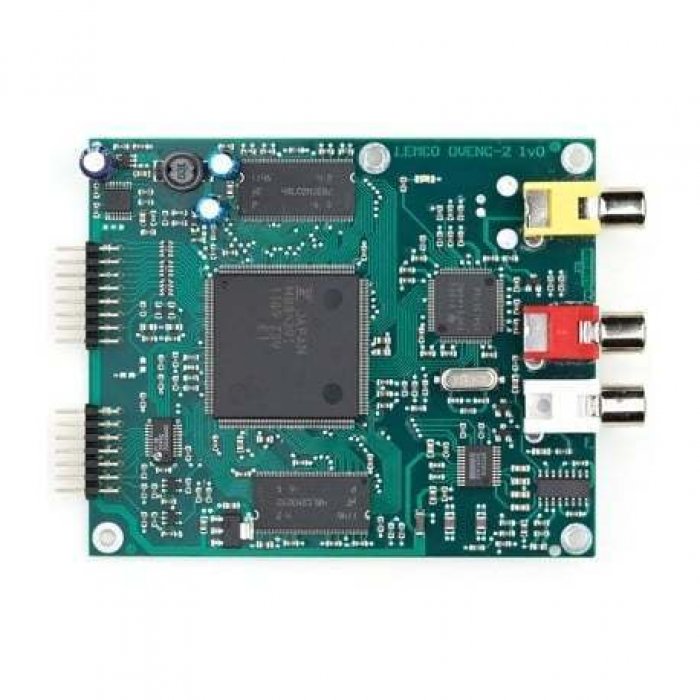

Κωδικοποιητής H.262 (MPEG-2) για μετατροπή video PAL CVBS και δύο κανάλια ήχου σε ψηφιακό σήμα LVTTL-SPI-SPTS LEMCO DVENC-2

Κωδικοποιητής H.262 (MPEG-2). Μετατρέπει video PAL CVBS και δύο κανάλια ήχου σε ψηφιακό σήμα LVTTL-SPI-SPTS. Ενσωματώνει δύο ποτενσιόμετρα για την ρύθμιση της ευαισθησίας των δύο εισόδων ήχου.

Ο κωδικοποιητής DVENC-2 δεν είναι αυτόνομη μονάδα. Μπορεί να λειτουργήσει μόνο σε συνδυασμό με μια πλακέτα προγραμματισμού κωδικοποιητή όπως η DVENC-PROG1. Αυτή η πλακέτα χειρίζεται το έργο του προγραμματισμού και της διαχείρισης των κωδικοποιητών με απλές εντολές μέσω της διαθέσιμης σειριακής θύρας ή του I2C bus.

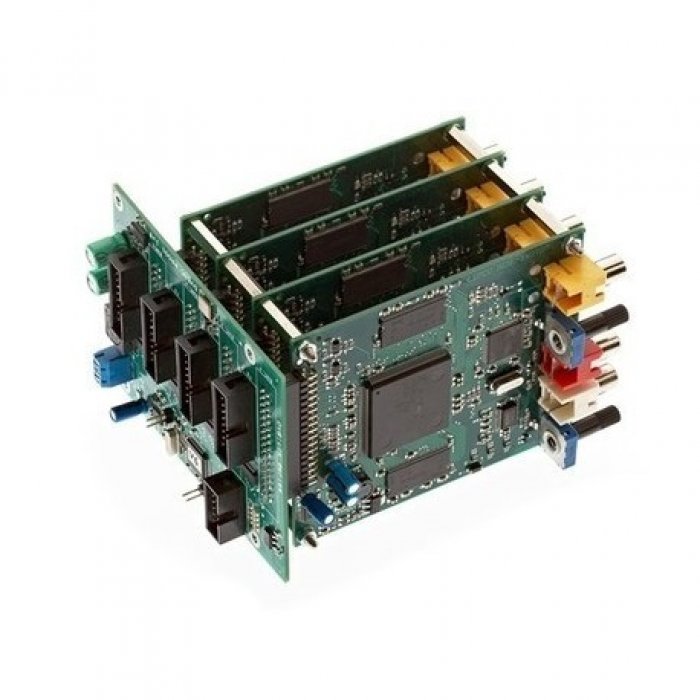

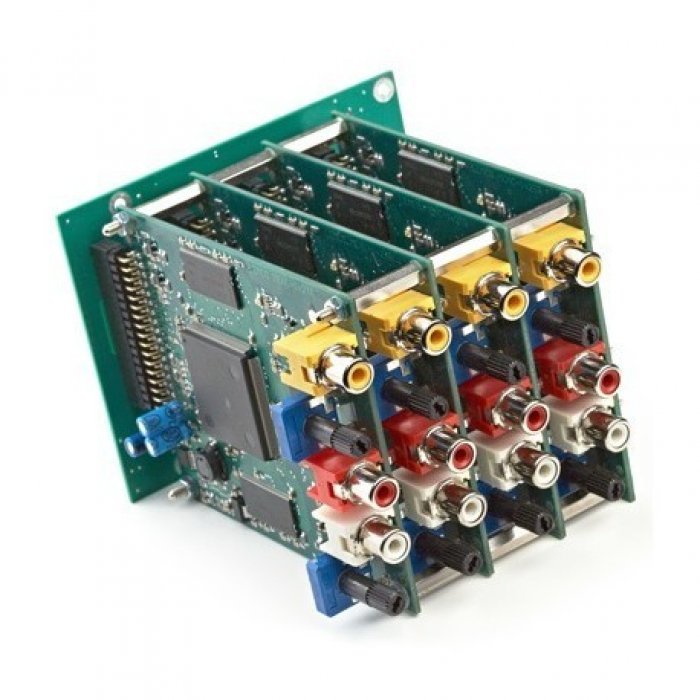

Η πλακέτα DVENC-PROG1 λειτουργεί ως μητρική όπου έως και τέσσερις κωδικοποιητές DVENC-2 μπορούν να συνδεθούν άμεσα σχηματίζοντας μια στιβαρή κάθετη στοίβα με διάκενο 19,6 χιλιοστά.

Σε περίπτωση περιορισμένου χώρου του περιβλήματος, η DVENC-PROG1 και οι αντίστοιχες υπομονάδες DVENC-2 μπορούν να συνδεθούν μέσω επίπεδων καλωδιοταινιών, επιτρέποντας στο χρήστη να οργανώσει τις κωδικοποιητές σύμφωνα με τον διαθέσιμο χώρο. Αυτό είναι ιδιαίτερα χρήσιμο σε εφαρμογές Rack 1U όπου το ύψος είναι περιορισμένο.

Η μονάδα DVENC-PROG1 είναι εξοπλισμένη με τέσσερα βύσματα TS DVBlocks για την εύκολη διασύνδεση με άλλες υπομονάδες DVBlocks όπως ένα πολυπλέκτη ή ένα διαμορφωτή.

Είσοδος
Input Data	1 x PAL CVBS + Audio L/R
Video	1Vpp / 75Ω
Ήχος	0.5V RMS / 47K adjustable
Επίπεδο Ήχου, Απόκλισης	Digital POT - adjustable
Audio Connector	2 x RCA (L-R)
Video Connector	RCA - female or BNC - female
Interface
Programmers	DVENC PROG1 1v0a or DVENC PROG1 1v0b
Έξοδοι
Stream Type	Transport Stream
System Multiplexing	ISO / IEC 13818-1 (MPEG-2) – PAT and PMT table
Audio encoding
Audio Input Format	Stereo
Encoding Standard	ISO / IEC11172-3 (MPEG-1 audio) layer 2
Sampling Frequency	48KHz
Bit rate	128KHz
Γενικά
Τροφοδοσία	5VDC
Κατανάλωση	430mA
Θερμοκρασία λειτουργίας	0 ºC έως 50 ºC
Θερμοκρασία αποθήκευσης	-10 ºC to +70 ºC
Υγρασία	Έως 90%
Διαστάσεις	100mm x 80.5mm
Βάρος	0.1Kg
